亚洲日韩精品无码专区网址,国产h视频在线观看,欧美性开放BBW,国产一区二区三区久久精品

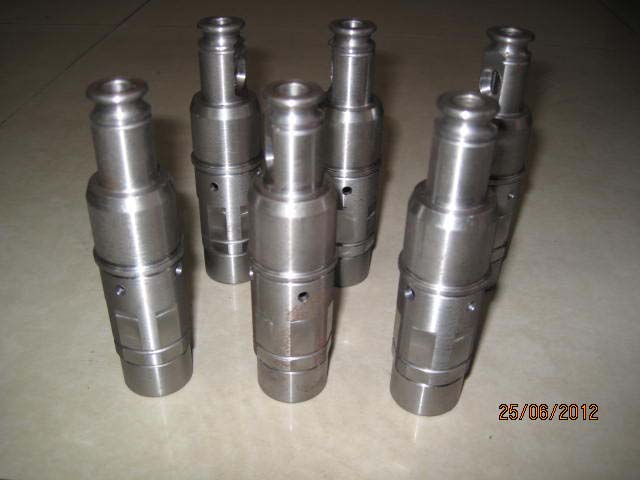

       正火，又稱�；�，是將工件加熱至Ac3(Ac₃是指加熱時(shí)自由鐵素體全部轉(zhuǎn)變?yōu)閵W氏體的終了溫度)或Acm(Acm是實(shí)際加熱中過共析鋼****奧氏體化的臨界溫度線 )以上30~50℃，保溫一段時(shí)間后，從爐中取出在空氣中或噴水、噴霧或吹風(fēng)冷卻的金屬熱處理工藝。其目的是在于使晶粒細(xì)化和碳化物分布均勻化。正火與退火的不同點(diǎn)是正火冷卻速度比退火冷卻速度稍快，因而正火組織要比退火組織更細(xì)一些，其機(jī)械性能也有所提高。另外，正火爐外冷卻不占用設(shè)備，生產(chǎn)率較高，因此生產(chǎn)中盡可能采用正火來代替退火。 　　
       正火的主要應(yīng)用范圍有： 　�、儆糜诘吞间摚�正火后硬度略高于退火，韌性也較好，可作為切削加工的預(yù)處理。 　�、谟糜谥刑间摚�可代替調(diào)質(zhì)處理作為**后熱處理，也可作為用感應(yīng)加熱方法進(jìn)行表面淬火前的預(yù)備處理。 　�、塾糜诠ぞ咪�、軸承鋼、滲碳鋼等，可以消降或抑制網(wǎng)狀碳化物的形成，從而得到球化退火所需的良好組織。 　�、苡糜阼T鋼件，可以細(xì)化鑄態(tài)組織，改善切削加工性能。 　�、萦糜诖笮湾懠�，可作為**后熱處理，從而避免淬火時(shí)較大的開裂傾向。 　　⑥用于球墨鑄鐵，使硬度、強(qiáng)度、耐磨性得到提高，如用于制造汽車、拖拉機(jī)、柴油機(jī)的曲軸、連桿等重要零件。 　�、哌^共析鋼球化退火前進(jìn)行一次正火，可消除網(wǎng)狀二次滲碳體，以****球化退火時(shí)滲碳體全部球粒化。 　　正火后的組織：亞共析鋼為F+S，共析鋼為S，過共析鋼為S+二次滲碳體，且為不連續(xù)。 　　正火主要用于鋼鐵工件。一般鋼鐵正火與退火相似，但冷卻速度稍大，組織較細(xì)。有些臨界冷卻速度（見淬火）很小的鋼，在空氣中冷卻**可以使奧氏體轉(zhuǎn)變?yōu)轳R氏體，這種處理不屬于正火性質(zhì)，而稱為空冷淬火。與此相反，一些用臨界冷卻速度較大的鋼制作的大截面工件，即使在水中淬火也不能得到馬氏體，淬火的效果接近正火。鋼正火后的硬度比退火高。正火時(shí)不必像退火那樣使工件隨爐冷卻，占用爐子時(shí)間短，生產(chǎn)效率高，所以在生產(chǎn)中一般盡可能用正火代替退火。對于含碳量低于0.25%的低碳鋼，正火后達(dá)到的硬度適中，比退火更便于切削加工，一般均采用正火為切削加工作準(zhǔn)備。對含碳量為0.25～0.5%的中碳鋼，正火后也可以滿足切削加工的要求。對于用這類鋼制作的輕載荷零件，正火還可以作為**終熱處理。高碳工具鋼和軸承鋼正火是為了消除組織中的網(wǎng)狀碳化物，為球化退火作組織準(zhǔn)備。 　　普通結(jié)構(gòu)零件的**終熱處理 ，由于正火后工件比退火狀態(tài)具有更好的綜合力學(xué)性能，對于一些受力不大、性能要求不高的普通結(jié)構(gòu)零件可將正火作為**終熱處理，以減少工序、節(jié)約能源、提高生產(chǎn)效率。此外，對某些大型的或形狀較復(fù)雜的零件，當(dāng)淬火有開裂的危險(xiǎn)時(shí)，正火往往可以代替淬火、回火處理，作為**終熱處理。
目的：
　�。�1）去除材料的內(nèi)應(yīng)力 　�。�2）降低材料的硬度 　　這樣是為了接下來的加工做準(zhǔn)備。和退火差不多的作用，只是為了提高效率，降低成本。
